Controllo Gioco Valvole

Procedura per la verifica e regolazione del gioco valvole. Questa operazione deve essere eseguita a motore freddo.

Specifiche e Limiti

Procedura di Controllo

1. Accesso: Rimuovere sella, serbatoio e coperchio punterie.
2. Punto Morto Superiore (TDC):
   • Rimuovere il tappo di accesso sul carter accensione.
   • Ruotare l’albero motore in senso antiorario fino a bloccarlo nella posizione di TDC compressione utilizzando l’attrezzo speciale ST-32062/A.
   • Verificare che i segni sugli ingranaggi degli alberi a camme siano allineati orizzontalmente con il piano della testata.
3. Misurazione:
   • Inserire uno spessimetro tra la camma e il bicchierino.
   • Annotare i valori per tutte le 4 valvole.

Fig 1. Blocco TDC

Fig 2. Misurazione Gioco

Procedura di Regolazione

Se il gioco è fuori tolleranza, è necessario sostituire gli spessori calibrati sotto i bicchierini.

1. Smontaggio Camme:
   • Rimuovere il tendicatena.
   • Rimuovere i cappellotti degli alberi a camme.
   • Rimuovere gli alberi a camme facendo attenzione a non far cadere la catena nel carter.
2. Sostituzione Spessore:
   • Utilizzare un magnete per estrarre il bicchierino.
   • Recuperare lo spessore sottostante.
   • Calcolare il nuovo spessore:

     Nuovo Spessore = Spessore Vecchio + (Gioco Misurato - Gioco Target)

3. Rimontaggio:
   • Installare i nuovi spessori e i bicchierini.
   • Reinstallare gli alberi a camme rispettando scrupolosamente la fasatura (Segni di vernice/riferimenti allineati).
   • Serrare i cappellotti alla coppia prescritta.
   • Installare il tendicatena.
4. Verifica Finale:
   • Ruotare il motore manualmente per 2 giri completi.
   • Ricontrollare il gioco.

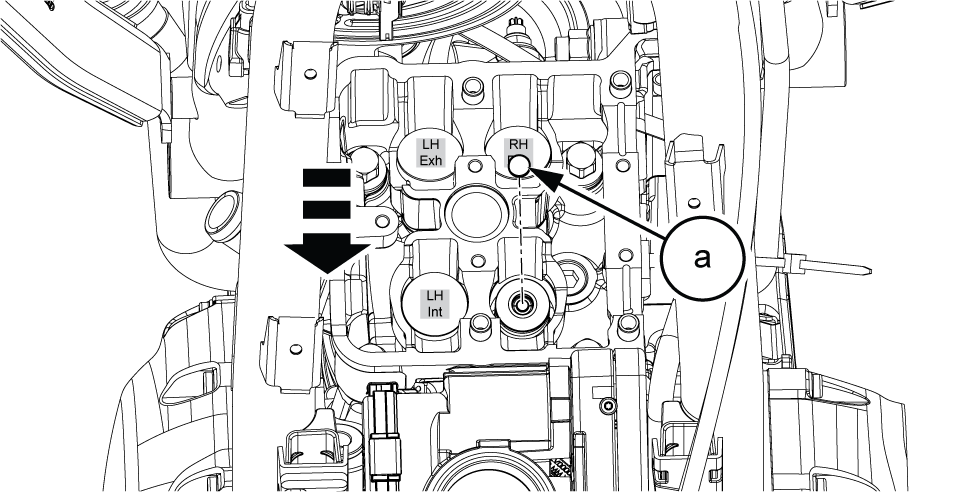

Fig 3. Controllo Fasatura

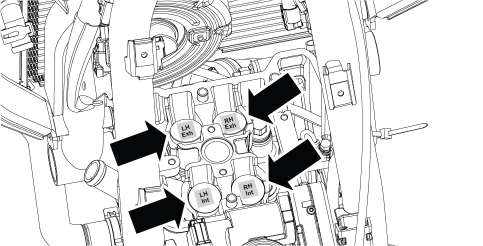

Fig 4. Sostituzione Spessori
