Informazioni Generali e Sicurezza

Questa sezione fornisce le linee guida fondamentali per l’utilizzo del manuale, le precauzioni di sicurezza e le procedure standard da seguire prima, durante e dopo la manutenzione della Royal Enfield Himalayan 450.

Utilizzo del Manuale

Questo manuale di servizio è stato creato per essere utilizzato da tecnici competenti e personale di servizio qualificato. Il suo scopo è:

1. Fornire familiarità con la costruzione dei vari aggregati della motocicletta.
2. Assistere nell’esecuzione corretta delle procedure di manutenzione e revisione approvate dalla fabbrica.

Sebbene non sia possibile catturare ogni singola pratica di servizio, si presume che il tecnico abbia una conoscenza di base delle procedure sistematiche di revisione.

Si raccomanda vivamente che la manutenzione periodica venga effettuata SOLO presso stazioni di servizio autorizzate Royal Enfield.

Precauzioni Generali e Sicurezza

Per garantire una riparazione efficiente e sicura (“Right First Time”), è essenziale seguire queste precauzioni:

1. Sicurezza Personale e dell’Ambiente di Lavoro

• Protezione: Indossare sempre dispositivi di protezione degli occhi quando si utilizzano utensili pneumatici o martelli. Usare guanti per maneggiare parti con spigoli vivi.
• Ventilazione: Assicurarsi che l’area di lavoro sia pulita e adeguatamente ventilata. I gas di scarico contengono monossido di carbonio, che è velenoso.
• Sostanze Pericolose: Molti fluidi (carburanti, lubrificanti, olio freni, adesivi) sono tossici. Evitare il contatto con pelle e occhi. In caso di contatto, lavare abbondantemente e consultare un medico.

2. Rischi Specifici

Procedure Pre-Manutenzione

Prima di iniziare qualsiasi lavoro:

1. Analisi del Problema: Discutere con il cliente per comprendere chiaramente i reclami. Se necessario, effettuare un giro di prova per replicare il problema.
2. Pulizia: Lavare la motocicletta per facilitare l’ispezione e prevenire l’ingresso di sporco nei componenti aperti.

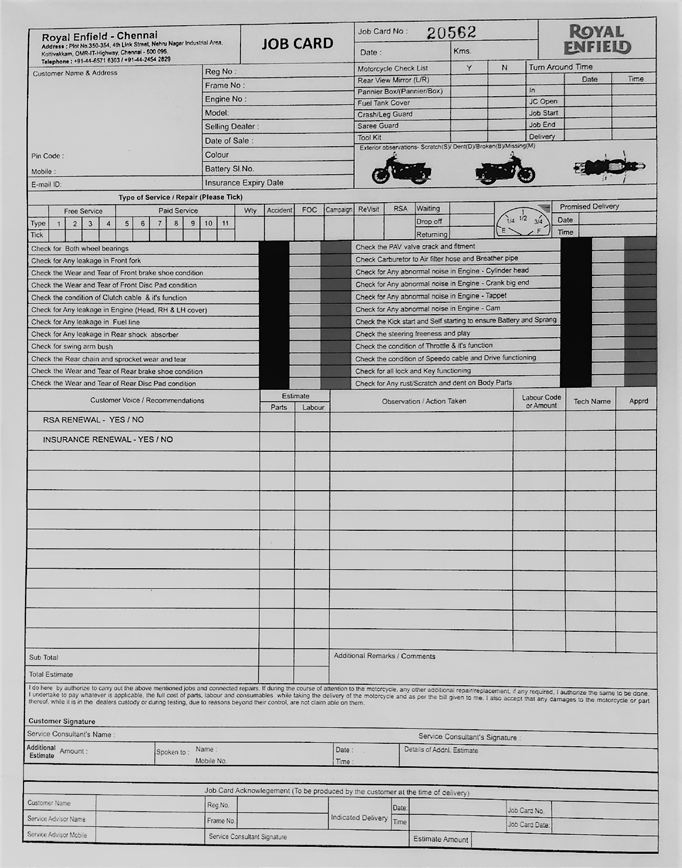

3. Documentazione: Controllare lo storico dei servizi precedenti.
4. Preparazione: Posizionare la moto su una rampa o supporto adeguato. Assicurarsi che il quadro (Key Switch) e l’interruttore di arresto (Kill Switch) siano su OFF prima dello smontaggio.
5. Disconnessione Batteria: Scollegare sempre prima il terminale Negativo (-) e poi il Positivo (+). Al rimontaggio, collegare prima il Positivo.

Fig 1. Preparazione e Pulizia

Fig 2. Gestione Connettori

Smontaggio, Ispezione e Rimontaggio

Regole per lo Smontaggio

• Sequenza: Seguire l’ordine descritto nel manuale.
• Attrezzi: Usare gli attrezzi speciali (Service Tools) dove indicato. L’uso di attrezzi impropri può danneggiare i componenti.
• Stoccaggio: Conservare le parti rimosse in contenitori separati e puliti.
• Etichettatura: Segnare le parti che devono essere reinstallate nella stessa posizione (es. aste valvole).

Ispezione e Sostituzione

Ispezionare visivamente tutte le parti per usura, corrosione o danni.

Non riutilizzare MAI (Sostituire sempre):

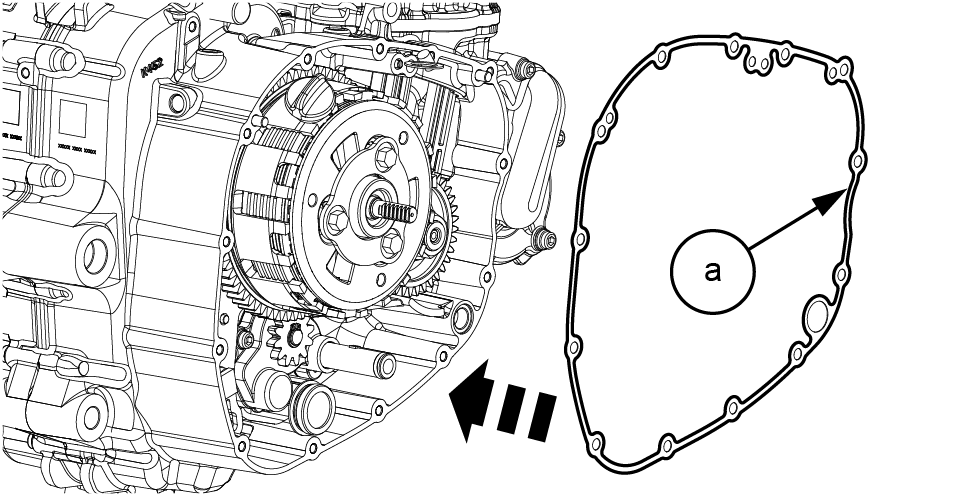

• Paraolio e Guarnizioni
• Rondelle di tenuta (rame/alluminio)
• O-Ring
• Copiglie (Split pins)
• Dadi autobloccanti (se specificato)
• Filtri olio
• Bulloni a snervamento (es. testa cilindro, biella, se specificato)

Regole per il Rimontaggio

1. Lubrificazione: Lubrificare le parti rotanti/scorrevoli durante il montaggio per prevenire usura iniziale.
2. Serraggio: Usare una chiave dinamometrica per rispettare le coppie di serraggio. Non serrare eccessivamente.
3. Parti Nuove: Usare solo ricambi originali Royal Enfield.
4. Connessioni Elettriche: Assicurarsi che i blocchi dei connettori scattino in posizione. Non tirare dai fili.

Ambiente e Smaltimento

Royal Enfield è impegnata nella protezione ambientale.

• Oli e Fluidi: Smaltire l’olio motore, liquido freni e refrigerante tramite centri di raccolta autorizzati. Non disperdere nell’ambiente.
• Parti Usurate: Smaltire filtri, batterie e pneumatici secondo le normative locali.

Fig 3. Smaltimento eco-responsabile

Ispezione Finale e Consegna

Prima di riconsegnare la moto al cliente:

1. Verifica Lavoro: Confermare che tutti i reclami siano risolti.
2. Giro di Prova: Eseguire un test per verificare il corretto funzionamento e l’assenza di nuovi problemi.
3. Spiegazione: Mostrare al cliente le parti sostituite (se richiesto) e spiegare il lavoro svolto.
