Installazione Motore nel Telaio

Procedura per reinstallare il motore nel telaio, collegare i sistemi e ripristinare i fluidi.

1. Posizionamento Motore

1. Sollevare il motore con un cric idraulico o supporto adatto.
2. Allineare il motore ai supporti del telaio.
3. Inserire i perni di montaggio posteriori e i bulloni anteriori/testa.
4. Serraggio Supporti: Serrare i bulloni dei supporti motore alla coppia prescritta (fare riferimento alla tabella serraggi).

2. Collegamento Trasmissione e Ciclistica

Forcellone e Catena

1. Inserire il perno del forcellone e serrare il dado (se allentato).

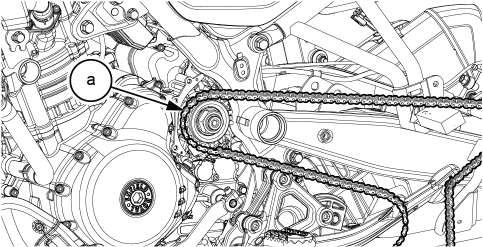

2. Installare la catena sul pignone.
3. Verificare e regolare la tensione della catena.
   • Gioco Libero: 9-11 mm
   • Coppia Dado Perno Ruota: 70 Nm

Cavo Frizione

1. Collegare il cavo alla leva di attuazione sul carter motore.

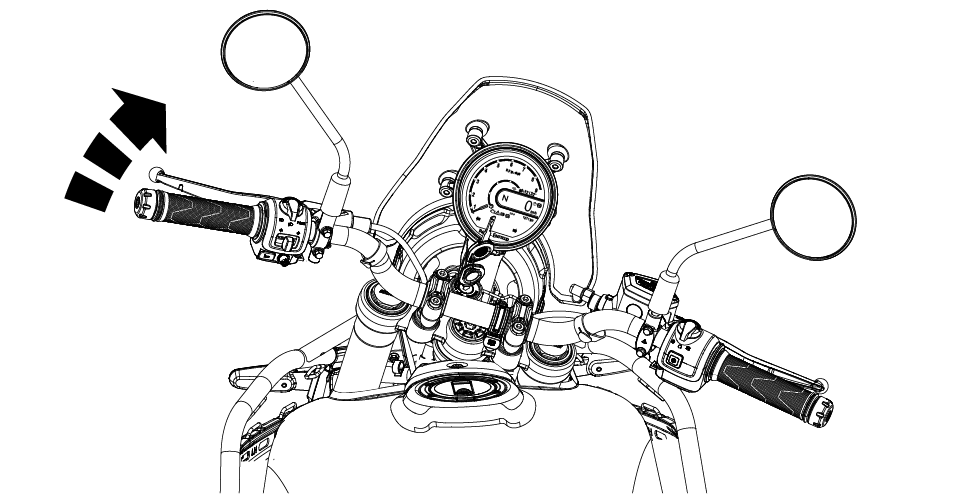

2. Regolare il gioco libero.
   • Gioco Leva: 9-11 mm
   • Coppia Controdadi: 8 Nm

3. Impianto di Scarico

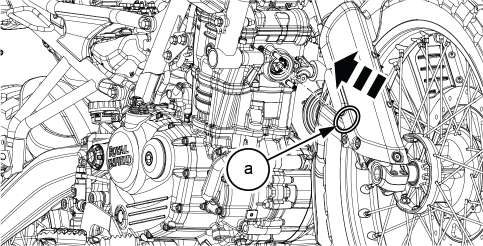

1. Guarnizione Nuova: Installare SEMPRE una guarnizione in rame nuova sulla luce di scarico.

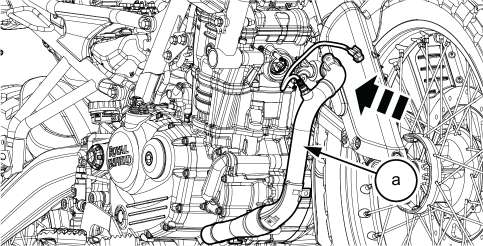

2. Inserire il collettore di scarico.
3. Serrare i dadi della flangia.
   • Coppia Flangia: 10-12 Nm
4. Installare il catalizzatore/silenziatore centrale e fissare alla staffa.
5. Installare le protezioni calore.
   • Coppia Viti Protezione: 1.5 Nm

4. Impianto Elettrico e Sensori

Ricollegare tutti i connettori siglati in fase di smontaggio:

• Corpo Farfallato (TPS, Iniettore, MAP)
• Sensori Motore (Temp H2O, Pressione Olio, Lambda/O2)
• Alternatore e Pick-up
• Motorino Avviamento (Cavo Rosso grosso)

Fissare il cablaggio utilizzando le clip e le guide originali per evitare contatti con parti calde.

5. Ripristino Fluidi

Olio Motore

1. Installare i tappi di scarico con nuovi O-ring.
   • Coppia Tappi Scarico: 15 Nm
2. Riempire con olio 10W40 API SN JASO MA2.
   • Capacità (Motore Secco): 2.4 L
   • Capacità (Cambio Olio): 2.1 L

Liquido Refrigerante

1. Installare il bullone di scarico sulla pompa acqua con una nuova rondella in rame.
2. Riempire il radiatore con liquido Total Coolelf Auto Supra -37°C.
3. Spurgo:
   • Inclinare leggermente la moto.
   • Premere i tubi per far uscire l’aria.
   • Accendere il motore per qualche minuto finché il termostato apre e il livello scende.
   • Rabboccare fino al livello corretto.

6. Assemblaggio Finale

1. Montare il radiatore e collegare la ventola.
2. Montare Airbox e collegare i tubi sfiato.
3. Installare il paracoppa.
   • Coppia Bulloni M10: 45 Nm
4. Ricollegare la batteria (Positivo poi Negativo).
5. Montare le selle.
