Valori limite di servizio e procedure di misurazione per i componenti interni del motore.
Testata e Valvole
Molle Valvola
Misurare la lunghezza libera e sotto carico delle molle.
| Parametro | Standard | Limite Servizio |
|---|---|---|
| Lunghezza Libera | - | 5.050 mm (Piegatura max) |
| Carico Installato (Min) | 151 N | - |
| Carico Installato (Max) | 171 N | - |
Steli Valvola
Misurare il diametro esterno (OD) dello stelo in tre punti (Alto, Centro, Basso).
- Limite OD Stelo (Aspirazione/Scarico):
4.940 mm(Minimo)
Fig 1. Misurazione Stelo Valvola
Gruppo Termico
Cilindro
Ispezionare la canna per graffi o segni di grippaggio. Misurare l’alesaggio con alesametro in 2 direzioni (X e Y) e a 3 altezze diverse.
- Alesaggio Standard (Grado A):
83.985 - 83.995 mm - Alesaggio Standard (Grado B):
83.996 - 84.006 mm - Alesaggio Standard (Grado C):
84.007 - 84.017 mm
Fig 2. Misurazione Cilindro
Fig 3. Punti di Misura
Coperchi Motore
Planarità
Verificare la deformazione delle superfici di accoppiamento utilizzando un piano di riscontro e uno spessimetro.
| Componente | Limite Planarità |
|---|---|
| Coperchio Frizione | 0.06 mm |
| Coperchio Alternatore (ACG) | 0.06 mm |

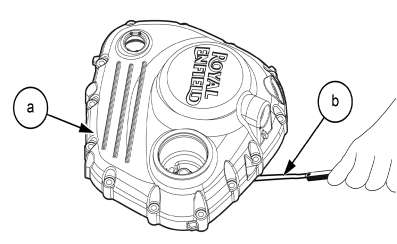

Fig 4. Controllo Planarità
FONTE: MANUALE DI SERVIZIO UFFICIALE ROYAL ENFIELD HIMALAYAN 450 (CAPITOLO 5.4: ISPEZIONE MOTORE)
