Sistema di Raffreddamento

Manutenzione e riparazione dell’impianto di raffreddamento a liquido.

Componenti Principali

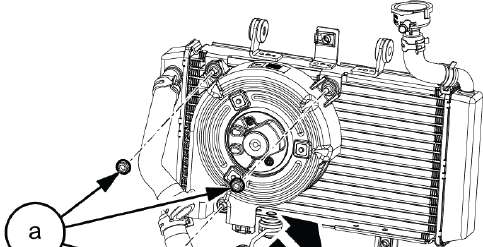

Radiatore e Ventola

Il radiatore è posizionato frontalmente ed è dotato di una ventola elettrica.

• Rimozione: Scollegare i tubi, il connettore ventola e i supporti.
• Installazione: Serrare i supporti a 10 Nm.

Termostato

La valvola termostatica regola il flusso del liquido verso il radiatore. È alloggiata in un corpo separato sul motore.

• Apertura: Inizia ad aprire a circa 82°C.
• Sostituzione: Rimuovere l’alloggiamento, separare le due metà e sostituire la valvola con guarnizione nuova.

Fig 1. Termostato

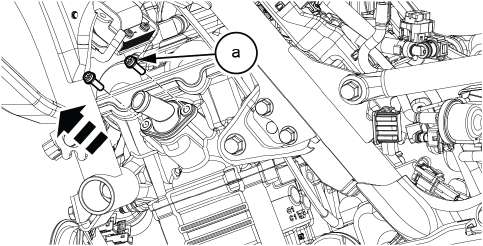

Fig 2. Alloggiamento

Pompa Acqua

La pompa dell’acqua è azionata meccanicamente ed è situata sul lato destro del motore.

• Tenuta Meccanica: Se vi sono perdite dal foro di sfiato sotto la pompa, la tenuta meccanica deve essere sostituita.

Sostituzione Liquido Refrigerante

1. Scarico

1. Motore freddo.
2. Rimuovere il tappo radiatore.
3. Rimuovere il bullone di scarico sulla pompa acqua.
4. Rimuovere e svuotare il vaso di espansione.

2. Riempimento e Spurgo

1. Reinstallare il tappo di scarico (Rondella nuova).
2. Riempire il radiatore con liquido refrigerante specifico (Glycol base, silicate-free).
3. Riempire il vaso di espansione fino al livello MAX.
4. Accendere il motore e far girare al minimo finché la ventola parte (spurgo aria automatico).
5. Rabboccare se necessario.

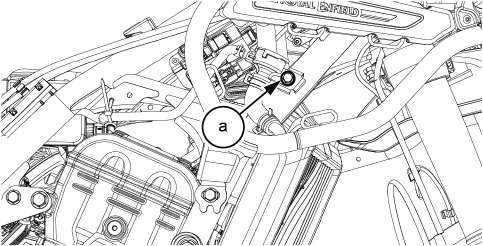

Fig 3. Tubi Radiatore

Fig 4. Vaso Espansione
