Procedura completa di smontaggio del motore Sherpa 450.
1. Trasmissione Finale e Coperchi Esterni
Pignone Catena
- Raddrizzare la rondella di sicurezza.
- Bloccare il pignone con l’attrezzo ST-32069/A.
- Svitare il dado
M20e rimuovere il pignone.
Coperchio Frizione (Lato Dx)
- Rimuovere i bulloni del coperchio frizione.
- Batterie delicatamente con un martello di gomma per staccare il coperchio.
- Rimuovere il tubo di trasferimento olio (fare attenzione agli O-ring).
- Rimuovere la finestrella livello olio se necessario (rimuovere seeger interno).

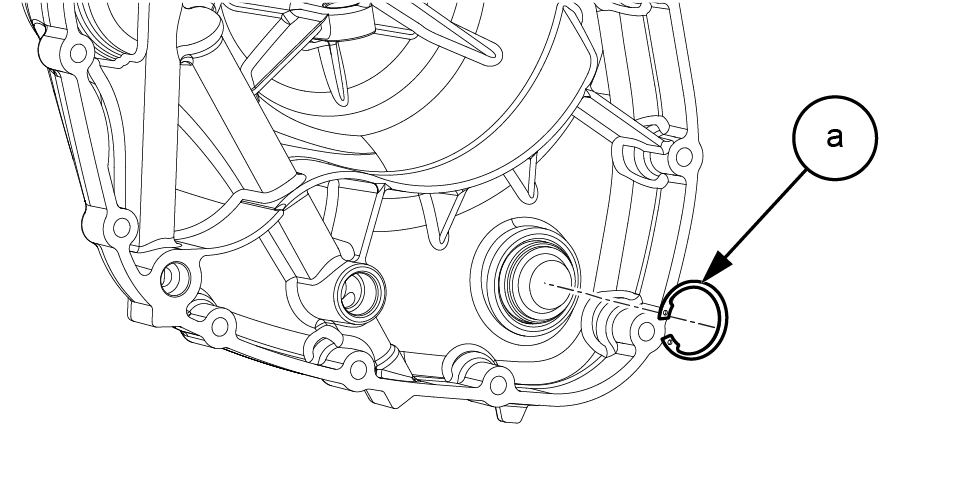

Fig 1. Coperchio Frizione
Fig 2. Tubo Trasferimento
2. Testata e Distribuzione
Decompressore e Camme
- Rimuovere il coperchio valvole.
- Rimuovere il decompressore dall’albero a camme di scarico (svitare perno).
- Rimuovere i pesi e la molla del decompressore.
- Rimuovere i cappellotti degli alberi a camme (seguire sequenza incrociata).
- Rimuovere gli alberi a camme e la catena di distribuzione.
Rimozione Testata
- Svitare i bulloni lunghi
M6della testa. - Rimuovere i soppressori di rumore (gommini).
- Rimuovere la testata dal cilindro.
NotaRimuovere con un magnete i bicchierini delle valvole e tenerli ordinati per reinstallarli nella stessa posizione.

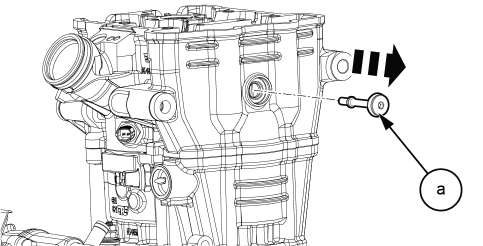

Fig 3. Decompressore

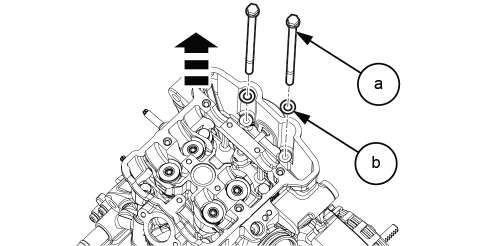

Fig 4. Bicchierini Valvole
3. Frizione e Trasmissione Primaria
Gruppo Frizione
- Rimuovere le 3 molle spingidisco.
- Rimuovere il piatto spingidisco.
- Estrarre il pacco dischi (guarniti e acciaio).
- Dado Centrale Frizione:
- Bloccare la campana con l’attrezzo ST-30266/A.
- Svitare il dado centrale M17.
FILETTATURA SINISTRA
Il dado centrale della frizione ha una filettatura SINISTRA (Left-Hand Thread). Svitare in senso ORARIO.
- Rimuovere la campana frizione e la rondella di spallamento.

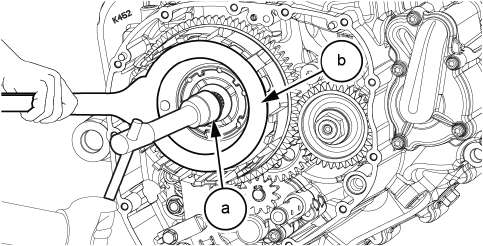

Fig 5. Blocco Campana

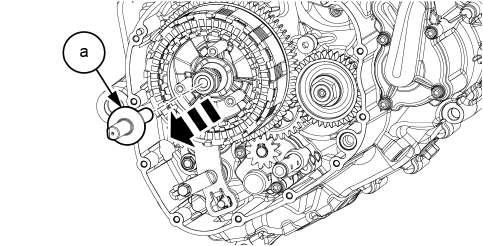

Fig 6. Dado Centrale Frizione
4. Lato Sinistro e Generatore
Volano Magnete
- Rimuovere il coperchio statore (Lato Sx).
- Bloccare il rotore con l’attrezzo ST-32065/A.
- Svitare il dado del volano.
- Utilizzare l’estrattore ST-30274/A per rimuovere il volano dall’albero motore.
- Rimuovere l’ingranaggio intermedio di avviamento e i relativi alberini.

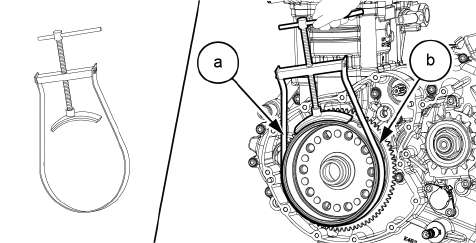

Fig 7. Blocco Rotore

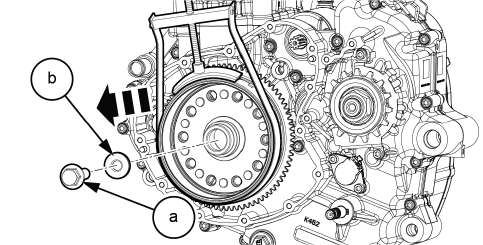

Fig 8. Estrattore Volano
5. Apertura Carter e Cambio
Separazione Carter
- Rimuovere tutti i bulloni di unione dei carter.
- Separare i semicarter (Sinistro e Destro).
- Il cambio e l’albero motore rimarranno generalmente nel carter sinistro o destro a seconda dell’accoppiamento cuscinetti.
Rimozione Cambio
- Sfilare gli alberini delle forcelle selettrici.
- Rimuovere le forcelle (2 per secondario, 1 per primario).
- Rimuovere il desmodromico (tamburo selettore).
- Estrarre l’albero primario e secondario del cambio come gruppo intero se possibile, o ingranaggio per ingranaggio se necessario (rimuovendo i seeger).

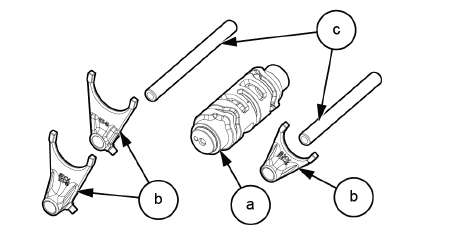

Fig 9. Tamburo Selettore

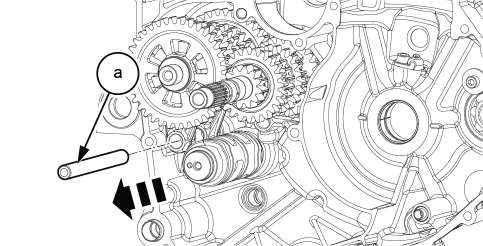

Fig 10. Forcelle Selettrici

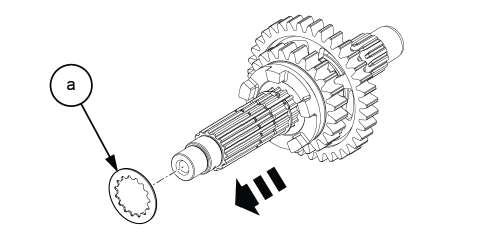

Fig 11. Albero Motore
Fig 12. Ingranaggi Cambio
FONTE: MANUALE DI SERVIZIO UFFICIALE ROYAL ENFIELD HIMALAYAN 450 (CAPITOLO 5.3: SMONTAGGIO MOTORE)
